콘크리트 Mixing
작성자: admin 2013-08-20 12:53:14 | 882
첨부: Application Note Concrete Mixers (kr).pdf (1.3 MB)

Concrete Mixers

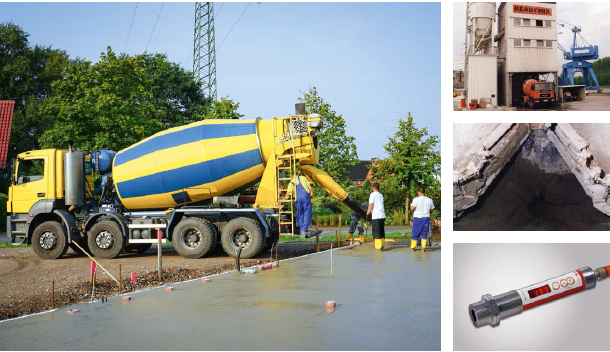

콘크리트 믹서의 슈트에서 온도 측정



응용 프로그램에 대한 설명
콘크리트 혼합 설비에서는 콘크리트를 트럭에 적재하기 직전에 믹서의 슈트에서 온도를 측정합니다. 특히 교량, 터널 등의 건설에 사용되는 콘크리트콘크리트의 경우 가공 온도가 규정 된 범위 내에 있어야합니다. 필요한 경우 나중에 확인할 수 있도록 측정 된 온도 가 문서화되어 있습니다.

장점 / 이점
콘크리트 믹서에서 온도 측정을 수행하려면 거친 주변 조건을 견딜 수 있는 측정 시스템이 필요합니다. 유지 보수가 필요하지 않고 공정 신뢰성을 보장하는 장치로 로딩하는 동안 혼합물의 온도를 모니터링하는 것이 목표입니다. 온도는 문서화되어 있으며 생산 공정 중 품질 증명의 역할을합니다.


Solution
적외선 온도계는 흐르는 물질의 온도를 포착하는 데 이상적인 장치입니다. 접촉하지 않고 안전한 거리에서 재료에서 방출되는 적외선을 감지하고 온도를 계산합니다.


측정 시스템

표준 적외선 온도계, 특히 렌즈는 강한 증기와 먼지로 인해 손상될 위험이 있습니다. 적외선 온도 측정기 CellaTemp PK18은 아스팔트 및 콘크리트 혼합 설비에서의 측정을 위해 특별히 개발되었습니다. 스테인리스 스틸 케이스에 들어 있으며 특수 렌즈가 장착되어 있습니다. 매우 강한 렌즈 표면은 먼지에 의한 오염으로부터 높은 수준의 보호 기능을 제공합니다. 유량 특성이 최적화 된 마운팅 어셈블리 PK01-014, 렌즈 퍼지 시스템 및 보조 튜브에 설치된 온도계는 향후 수년간 안전한 온도 측정을 보장합니다.
올바르게 작동하면 측정 시스템이 마모없이 작동하며 유지 보수가 필요하지 않습니다. 적외선 온도계의 통합 디지털 디스플레이는 시운전 및 유지 보수 중에 매우 유용합니다. 절연 튜브 PS 01 / K는 전체 설치에서 측정 시스템의 열 / 냉장 및 전기 절연을 위해 설계되었습니 다. 0 (4) – 20 mA의 아날로그 출력 신호는 측정 판독 값을 PLC로 전송합니다.

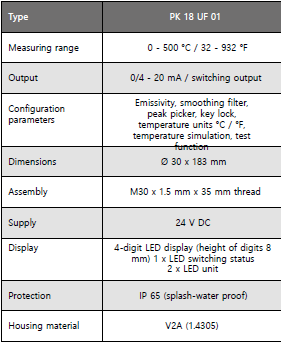

콘크리트 측정 시스템

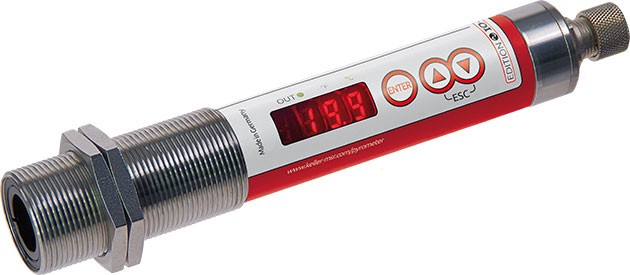

설치형 적외선온도계 PK 18
0 - 500 °C
