Induction heating
작성자: admin 2013-08-20 10:20:47 | 954
첨부: Application Note CellaInduction (kr).pdf (740.8 KB)

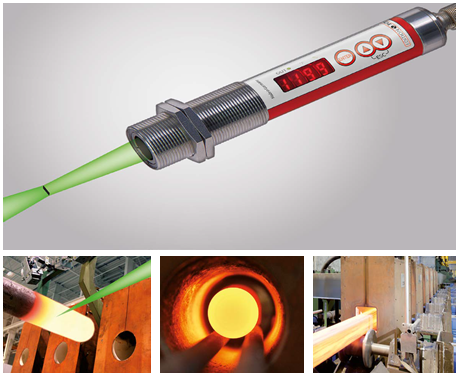

Measuring system CellaInduction
열간 단조 공정에서 빌렛, 볼트, 블록 또는 빠른 막대의
안전하고 정확한 온도 측정



Induction heating


첨단 유도 가열 시스템은 단조 산업 분야에서 오늘날의 단조 산업에 널리 사용됩니다. 단조 전에, 강은 1000 ℃와 1250 ℃사이의 온도로 가열된다.

요구되는 공정 온도는 강철의 탄소 함량 및 특정 합금 원소에 따라 달라집니다. 열간 단조는 공작물의 폭과 길이
에 걸쳐 균일 한 열 분배가 필요합니다. 빌릿은 재결정 온도 이상의 온도로 가열된다. 유도 가열은 뚜렷한 장점을 제공합니다. 빠른 가열, 균일 한 열 분배 및 정확한 온도제어입니다.


Temperature measurement


온도 제어를 위해 유도 가열 시스템은 적외선 온도계라고도하는 고온계를 사용합니다. 이 계기는 접촉없이 온도를 측정하고 마모 부품이 없습니다. Planck의 복사 법칙에 따라 고온계는 적외선을 포착하여 온도 값으로 변환합니다.

밀리 초 이내에 안전한 거리에서 고온계는 인덕터를 빠져 나오는 순간에 빌릿의 온도를 감지합니다.



고온계는 단색 및 2 색 고온계로 나눌 수 있습니다.

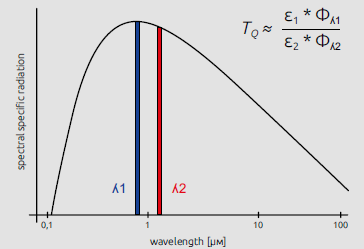

단색 기기는 하나의 스펙트럼 파장 대역에서 적외선을 감지합니다. 2 색 기술을 사용하면 고온계가 방사 된 적외선 에너지를 두 개의 별도 파장에서 동시에 감지 할 수 있습니다. 고온계는이 두 강도의 비율에 따라 온도를 계산합니다.

두 가지 종류의 고온계는 유도 가열 프로 세스에 사용됩니다. 올바른 기기를 선택하는 것은 요구되는 정확도, 원
하는 장치의 다양성, 작동의 용이성 및 기능적 신뢰성에 달려 있습니다.


Advantages of the two-colour technology
  • 최대 90 %의 신호 감쇄에서도 고온계 렌즈의 스팀, 먼지, 연기 또는 먼지와 같은 시선의 오염 물질에 훨씬 덜 민감합니다.
  • 신호 강도 모니터를 통한 높은 수준의 작동 안전성, 신호 감쇠 임계 값 초과시 경보를 트리거하는 기능
  • 측정 대상의 방사율 변동은 두 파장 대역에서 동일 할 때 보상됩니다.
  • 정확한 초점 거리와 잘못된 목표 조정에 덜 민감합니다.
  • 측정 대상은 장치의 목표 필드보다 작을 수도 있습니다.

Optical impacts

CellaTemp® PKL의 광학 시스템은 가시 광선 및 적외선 영역에 최적화 된 고품질 유리 렌즈를 특징으로합니다.
이렇게하면 초점 범위 내에서 센서의 적외선과 스포트라이트가 똑같이 날카롭게 재현됩니다.

정밀 렌즈의 뛰어난 이미징 특성은 높은 광학 해상도와 미광에 대한 최소 감도를 제공합니다.

따라서 측정 된 값은 대상 크기가 변하거나 대상까지의 거리가 달라 지므로 영향을 받지 않습니다.

반사 방지 코팅 렌즈는 내구성이 뛰어나므로 청소가 쉽고 거친 산업 분야에 적합합니다.


LED spot light

CellaTemp® PKL에는 LED 스포트 라이트가 내장되어 있습니다. 스팟 라이트는 적외선 온도계를 정렬하여 핫 존을 보고 올바른 초점 거리를 조정하는 데 도움이되므로 작은 측정 물체에 특히 필요합니다. LED 스포트 라이트는 지속적으로 켜져 있으며 영구 제어 기능으로 높은 수준의 작동 안전성을 제공합니다.
특허받은 스폿 광원의 특징은 초점 거리에서 측정 지점의 정확한 위치와 실제 크기를 보여줍니다. 고정밀 기계 및 광학 설계로 기하학 및 광학 축이 동일합니다. 따라서 시차가 없는 CellaTemp® PKL을 제공하고 장치의 squinting을 피하십시오. LED 조명은 기술적으로 안전하며 레이저 장치처럼 인간의 눈에 상해의 위험이 없습니다. 혁신적인 LED 기술은 저전력 소비로 매우 강렬한 광 스폿을 보장합니다. 인간의 눈은 녹색 빛의 파장 범위에서 가장 높은 감도를 가지므로 녹색 빛은 빨간색 빛보다 관찰자에게 더 밝고 선명하게 보입니다.


Solution

적외선 온도계 CellaTemp® PKL은 특히 유도 가열 응용 분야에서 온도 측정에 대한 특수 요구 사항을 최적으로
충족하도록 개발되었습니다. M30 중심 나사산이있는 컴팩트한 디자인은 제한된 공간에서도 쉬운 설치 옵션을
제공합니다. 2ms의 응답 시간으로 장비는 빌렛 제거 및 빠른 온도 제어에 필요한 짧은 시간을 제공합니다.

올바른 초점 거리와 정렬을 확인하기 위해 적외선 온도계는 지속적으로 조명 된 LED 스포트 라이트를 갖추고 있습니다. 초점 거리에서 측정 지점의 정확한 위치와 실제 크기를 보여줍니다.

DTD (Discontinuous Temperature Detection) 기능은 속도와 크기와 상관없이 빌릿의 온도를 감지하기위한 불연속 공정에 사용됩니다.

밝은 LED 디스플레이는 더 먼 거리에서도 측정된 값을 보여줍니다. 작은 키패드 패널은 장치에서 직접 모든 작
동 기능 설정을 보장합니다. 컨베이어 속도와 가열 전력을 제어하는 아날로그 출력 0/4 - 20 mA 외에도, 기기는 온도가 허용 범위를 벗어난 결함있는 빌렛을 거부하기 위해 스위칭 접점을 가지고 있습니다. 2 색 적외선 온도계 CellaTemp® PKL 68에는 2 개의 독립적인 스위칭 출력이 있어 너무 차갑거나 너무 뜨거운 빌렛을 서로 별도로 직접 폐기 할 수 없습니다.
180 ~ 2500 ° C 범위의 측정 범위 내에서 다양한 모델이 철 및 비철 금속에 필요한 온도 범위를 커버합니다. 물체의 크기와 작동 거리에 따라 두 가지 초점 거리 중에서 선택할 수 있습니다.
CellaTemp® PKL 29에는 특수 차단 필터가 장착되어 있어 측정 결과가 일광의 영향을받지 않도록합니다. 이 적
외선 온도계는 또한 단파 범위에서 측정하는 기존 장치보다 반사 외부 방사에 대해 민감하게 반응하지 않습니다.

따라서 CellaTemp® PKL 29는 특히 저온에서 알루미늄, 황동, 구리 또는 밝은 금속의 온도 측정에 사용됩니다.

500 ° C 이상의 온도에서 CellaTemp® PKL 38을 권장합니다. 단파장이 1μm 미만이므로 물체의 표면 방사율이 변동하기 쉽습니다.

2 색 모델 CellaTemp® PKL 68은 까다로운 측정 조건과 매우 높은 공정 관련 측정 정확도 및 작동 신뢰성이 요구되는 까다로운 환경에서 사용하는 것이 바람직합니다.

2 색 적외선 온도계 CellaTemp® PK 63은 직사각형 측정 영역을 특징으로합니다. 객체는이 측정 필드 내에서 자유롭게 움직일 수 있습니다. 이렇게하면 물체의 위치나 가장 뜨거운 지점이 다를지라도 안전한 온도 측정이 가능합니다. 직사각형 측정 영역은 또한 고온계의 정렬을 용이하게 합니다.






열간 단조 공정-빌렛, 볼트, 블록 측정 시스템

설치형 적외선 온도계 PKL 29
180 - 1200 °C

<바로가기 - 사진을 클릭하면 관련 페이지로 이동합니다.>




설치형 적외선 온도계 PKL 28
250 - 1600 °C

<바로가기 - 사진을 클릭하면 관련 페이지로 이동합니다.>



설치형 적외선 온도계 PKL 63
500 - 2500 °C

<바로가기 - 사진을 클릭하면 관련 페이지로 이동합니다.>


설치형 적외선 온도계 PKL 68
650 - 1600 °C

<바로가기 - 사진을 클릭하면 관련 페이지로 이동합니다.>
