Application Glass
유리 산업의 온도 측정


온도 측정은 에너지 집약적인 유리 용융 공정을 모니터링하고 최적화하는 중요한 요소입니다. 따라서, 비접촉식 발열 측정은 유리 성형 공정에서 가장 중요한 지표로서 유리 온도를 결정하는 데 큰 의미가 있습니다. 대부분의 유리 유형의 처리 영역에서 1 %의 온도 변화는 이미 약 1 %의 점도 변화를 유발합니다.

세라믹 외피가있는 열전대를 사용한 접촉 측정은 종종 유리 용융 공정 동안 크라운 온도를 모니터링하는 데 사용됩니다.

그러나 빠른 노화와 제한된 서비스 수명은 휴대용 적외선 온도계를 통한 주기적인 정확도 점검이 필요합니다. 백금 피복이 있는 열전대는 탱크 및 피더의 용융 유리에 사용됩니다. 점점 더 많은 열전대가 마모가 없는 적외선 온도계로 대체되고 있습니다.

제품 손상을 방지하기 위해 비접촉식 온도 측정 방법만 사용하여 유리 성형 온도를 모니터링 할 수 있습니다.
휴대용 및 고정식 적외선 온도계는 모두 합리화 효과를 크게 높일 수 있습니다.
이것은 특히 사실입니다.
  • 유리 생산 라인을 가동할 때
  • 다른 제품 라인으로 전환할 때
  • 제조된 제품의 품질 관리
  • 시험관 및 비이커와 같은 유리 실험실 장비 제조 시
  • 평판 유리, 용기 유리 또는 가정용 유리 분야에 대한 산업연구 수행 시
  • 앰풀 및 유리 대 금속 본드와 같은 유리 제품의 후속 마무리 및 가공

일반적인 측정 지점

유리 산업에서 적외선 온도계 온도 측정 위치는 열복사 특성에 따라 분류할 수 있습니다.

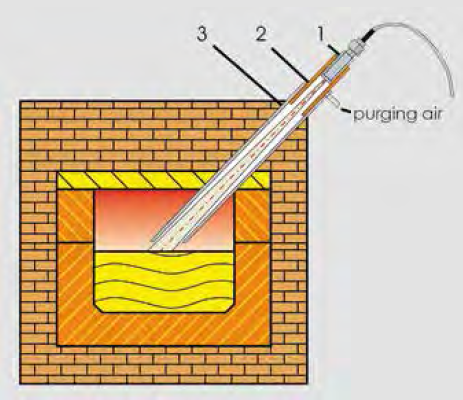

  • 흑체는 작은 안구를 통해 균일하게 가열된 캐비티 (연료 가열용융 탱크)를 "보는" 적외선 온도계에 의해 측정됩니다 보호 튜브가있는 열전대는 크라운 또는 탱크 퍼니스의 측벽에 설치될 수 있습니다. 적외선 온도계는 폐쇄된 세라믹 어닐링 튜브를 "찾을"수 있습니다.
  • 불투명 emitters 또는 회색 바디. 이 경우 적외선 온도계는 금속 표면, 예를 들어 금형 내부에서. 열 에너지는 금형 표면에서만 방출됩니다.
  • 표면과 깊은 유리 층에서 열 방사선이 방출되는 투명 방사선원. 적외선 온도계가 방사선을 검출할 수 있는 깊이는 고온 유리의 스펙트럼 흡수 계수 및 적외선 온도계의 스펙트럼 범위에 따라 달라집니다.
궁극적으로 연속적이거나 불연속적인 신호 시퀀스를 갖는 온도 측정 (고브, 몰드 및 제품의 온도)을 구별해야합니다. 불연속 측정에는 응답 시간이 짧고 피크 선택기가있는 적외선 온도계가 필요합니다.


투명한 부피 방사원으로서의 유리

흑체 또는 회색 체를 측정할 때 적외선 온도계를 선택하는 주요 기준은 온도 범위, 목표 지점 직경, 측정 거리 및 응답 시간입니다. 투명한 유리 응용 분야의 경우 유리의 두께와 적외선 온도계의 측정 깊이도 고려해야합니다. 이것은 적외선 온도계의 스펙트럼 범위와 특정 유형의 유리 및 유리 온도의 스펙트럼 흡수 계수에 따라 다릅니다.


회색 몸체의 유리

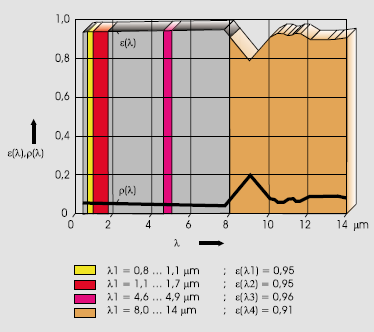

Fig. 1: 붕규산 유리 3.3에 대한 스펙트럼 반사율 ρ (λ)는 식 2, 계산 된 스
펙트럼 방사율 ε (λ) 및 적절한 방사율 설정 ε ( 붕규산 유리의 경우 λ).

일반적으로 반사율 ρ, 흡수 계수 α 및 투과율 τ 사이의 관계는 다음 방정식으로 표현할 수 있습니다.

ρ (λ, Τ) + α (λ, Τ) + τ (λ, Τ) = 1 (1)

두께로 인해 유리 매체가 IR 방사의 특정 부분에 대해 불투명 한 경우, 즉 투과율이 무시할 정도로 낮 으면 (τ <0.01) Kirchhoff의 열 방사 법칙에 따른 다음 방정식이 참입니다. 방사율 ε :

ε (λ, Τ) = 1 - ρ (λ, Τ) (2)

이 경우 측정된 유리 물체는 회색 체입니다. 식 (2)에 따른 반사율의 스펙트럼 발달은 일반적으로 파장 λ의 함수로서 방사율을 나타낸다.

그림 1은 무시할 정도로 낮은 투과율 τ (λ) <0.01을 고려하여 붕규산 유리 1}에 대한 측정된 스펙트럼 반사율 ρ (λ)과 파장의 함수로 방정식 (2)를 사용하여 계산된 스펙트럼 방사율 ε (λ)을 보여줍니다.

또한, 차트에는 붕규산 유리에 대한 적절한 방사율 설정 ε (λ)에 민감한 고온계의 일부 스펙트럼 범위가 표시됩니다.


Fig. 1: 붕규산 유리 3.3에 대한 스펙트럼 반사율 ρ (λ)는 식 2, 계산된
펙트럼 방사율 ε (λ) 및 적절한 방사율 설정 ε ( 붕규산 유리의 경우 λ).



0.5와 7.8 μm 사이의 파장은 0.95와 0.96 사이의 거의 일정한 방사율을 나타냅니다.

스펙트럼 범위 8 – 14 μm의 경우 평균 방사율 값 ε = 0.91을 선택해야합니다.

파장이 증가함에 따라 스펙트럼 방사율이 감소하거나 온도와 시간에 따라 변동하거나 변하는 금속 표면과 달리, 0.5 ~ 7.8μm의 스펙트럼 범위에서 무시할 수없는 투과율을 갖는 투명한 유리 표면은 회색 체로 간주 될 수 있습니다. 투명 유리 표면은 예를 들어 금속 표면이 산화되는 경우와 같이 인식 가능한 변화를 받지 않는다.

1)붕규산 유리 3.3 (ISO-3585)은 높은 열 스트레스, 전자 및 x-선 튜브, 배관 및 기술 플랜트의 실험실 기기에 사용할 수 있습니다.


유리 두께와 무관한 온도 측정
무시할 수있는 투과율이 τ <0.01 인 필수 유리 두께의 조건은 특정 유리 온도에서 측정 된 유리 유형의 스펙트럼 흡수 계수 α (λ,Τ)로 정의됩니다.

흡수의 법칙에서

대략 완전 흡수 시

지수의 곱에 대한 관계

resp. 변환 후


여기서 α (λ, Τ)는 특정 유리 온도에서 측정된 유리의 분광 흡수 계수이며 X99는 X99 깊이의 방사선 IO의 99 %가 유리로 가는 도중 유리에서 흡수되는 유리 두께를 정의합니다. 표면.

이 특성 값 X99는 고온계의 측정 깊이라고도하며, 파장 λ와 유리 온도 T의 함수 인 흡수 계수와 같습니다. 고온계는이 깊이에서 신호 강도의 99 %를 받습니다.

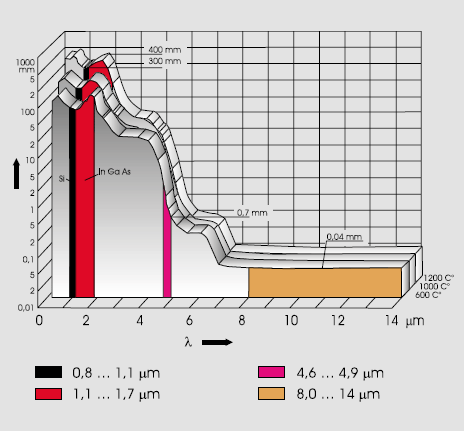

Fig. 2 는 600, 1000 및 1200 ° C의 유리 온도에서 붕규산 유리에 대한 스펙트럼 측정 깊이 X99를 보여줍니다. 차트는 또한 여러 고온계의 스펙트럼 범위와 붕규산 유리의 최대 측정 깊이를 보여줍니다.

  Fig. 2: 600, 1000 및 1200 ° C의 유리 온도에서 파장 λ의 함수로서 붕규산 유리 3.3에 대한 스펙트럼 흡수 계수 α (λ)를 사용하여 계산 된 측정 깊이 X99. 또한 최대 측정 깊이를 가진 여러 고온계의 스펙트럼 범위가 나열됩니다.

스펙트럼 측정 깊이 X99의 계산을 위해, 균일한 온도 분포를 갖는 유리가 가정되었다. 무채색 유리의 자유 투과 범위 인 0.5 ~2.0 μm의 파장 범위에서 측정 깊이 X99는 온도에 따라 90 ~400 mm 사이입니다.

파장이> 2.0 μm 인 경우이 온도 구배는 더 긴 파장에서 감소합니다.

Si 센서 (0.8 ~ 1.1 μm)가 장착된 고온계를 사용하는 경우 유리 온도의 측정 깊이 X99는 대략
• 90 mm at 600 °C (유리가 진한 빨간색으로 나타납니다)
• 170 mm at 1000 °C
• 300 mm at 1200 °C

InGaAs 센서 (1.1 – 1.7 μm)가있는 고온계는 Si 센서가있는 고온계보다 다소 큰 측정 깊이에서 측정합니다.
스펙트럼 범위가 4.6 ~ 4.9 μm 인 고온계의 측정 깊이 X99는 최대 0.7 mm입니다.

스펙트럼 범위> 8 μm 인 고온계는 0.04 mm 깊이에서 X99에만 도달합니다. 이 장치는 표면 온도만 캡처하여 대류 효과에 반응합니다.

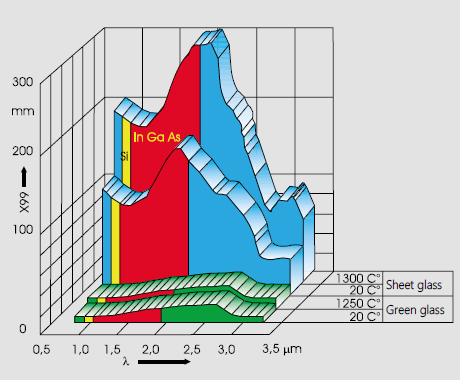

Fig. 3 은 20, 1250 및 1300 ° C의 유리 온도에서 0.5 ~ 3 μm의 스펙트럼 범위에서 판유리와 녹색 유리의 스펙트럼 측정 깊이 X99의 큰 차이를 보여줍니다.

1300 ° C에서 시트 유리의 측정 깊이는 붕규산 유리의 측정 깊이와 같거나 적지 만 녹색 유리의 측정 깊이는 더 큰 흡수 계수로 인해20 ° C의 온도에서 6mm, 1250 ° C에서 12mm입니다.



Fig. 3: Si 센서 또는 InGaAs 센서로 고온계의 스펙트럼 범위를 보여주는 20 ° C 및 1300 ° C의 시트 유리 및 20 ° C 및 1250 ° C의 녹색 유리에 대한 파장 λ의 함수로 깊이 X99 측정.


이는 Si 센서가 장착된 고온계조차도 녹색 유리를 매우 깊게 볼 수 없다는 것을 의미합니다. 일반적으로 유리 물체는 파장> 4 μm에서 불투명하며, 따라서 이 스펙트럼 범위에서 붕규산 유리의 얕은 측정 깊이 X99는 Fig. 2, 시트 유리 및 녹색 유리에도 적용됩니다.

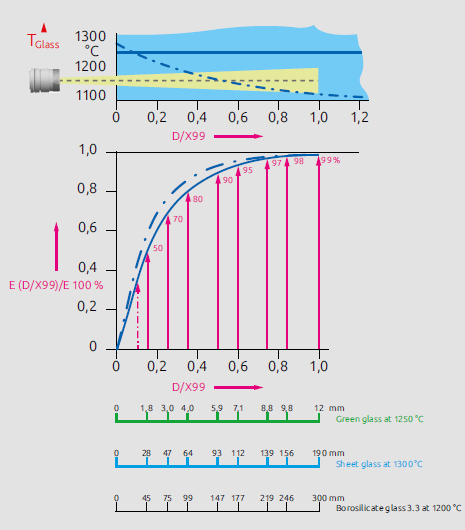

Fig. 4 는 표준 방사 에너지 E (D / X99) / E100 %를 보여줍니다. 이는 균일하고 불균일 한 온도 구배를 갖는 녹색 유리, 평면 유리 및 붕규산 유리에 대해 표준화 된 유리 깊이 D / X99의 기능으로 Si 센서가있는 단일 채널 적외선 온도계 에 의해 수신됩니다.



Fig. 4: 유리 내에서 균일하고 비균질 한 온도 구배에서 다양한 유형의 유리에 대해 표준화 된 유리 깊이 D / X99의 함수로서 Si- 센서와 함께 단일 채널 스펙트럼 고온계에 의해 수신 된 표준화된 복사 에너지 E (D /X99) / E100 % 목적.

유리 및 붕규산 유리에 대해 표준화 된 유리 깊이 D / X99의 기능으로 Si 센서가있는 단일 채널 적외선 온도계 에 의해 수신됩니다.

고온계는 유리 표면과 표면 아래의 층에서 측정 깊이 X99의 6분의 1에 해당하는 깊이까지 에너지의 50 %를 감지합니다. 온도 분포가 불균일 한 경우 (표면 유리가 표면 아래의 층보다 더 뜨겁습니다),이 50 %는 더 얕습니다 (점선으로 표시).

유리 두께에 따라 적외선 온도계 선택
▶Single channel/spectral pyrometer
유리 온도에 대한 대표적인 신호를 얻기 위해서는 최대 측정 깊이가 측정 지점에서 유리 두께보다 작은 스펙트럼 적외선 온도계를 사용해야합니다.

유리 두께가 적외선 온도계의 측정 깊이보다 작은 경우, 고온계는 유리 물체를 통해 거의 "보이고" 배경에서 방사 에너지를 흡수합니다. 예를 들어 Si 센서가있는 단일 채널 스펙트럼 적외선 온도계가 곱(gob) 를 통해 수평으로 조준될 때 유리 두께의 변화로 인해 신호가 왜곡됩니다.

4.6 – 4.9 μm의 스펙트럼 감도를 가진 CellaTemp PK 41/42 시리즈의 적외선온도계는 유리 표면 바로 아래 온도를 측정합니다.

직경이 20 ~ 80mm 인 무색 유리 덩어리가 Si- 센서 적외선 온도계의 측정 깊이 300mm를 구성하기 때문에 온도 판독 값은 유리 두께에 따라 달라집니다.

그럼에도 불구하고, 적외선 온도계가 용융 유리 공급기로부터 분배될 때 적외선 온도계가 용융 유리의 덩어리에 대각선으로 조준되면 정확한 온도 판독 값을 얻을 수 있거나 Si 센서를 갖는 2색적외선 온도계를 사용할 수있습니다.

그러나, 측정 깊이가 유리 두께보다 실질적으로 작은 경우, 적외선온도계는 주로 대류 전류에 영향을 받을 수 있는 표면 바로 아래의 최상층 유리 층에서 열 에너지를 주로 흡수할 것입니. 획득한 수치는 주로 표면 장애를 나타냅니다. 따라서, 유리 높이가 약 800mm 인 볼 수집기의 작업 셀에서 0.7mm의 깊이로 표면 (4.6 내지 4.82μm)에 근접하게 측정되는 고온계는 적합하지 않습니다.

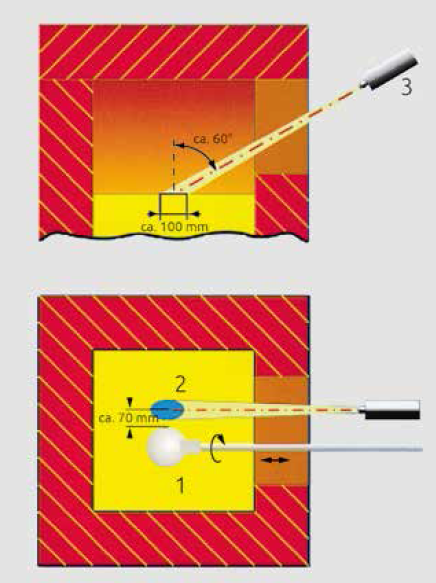

Fig. 5: 볼 수집기의 작업 셀에서 온도를 측정하기위한 장치 (1 개의 수
집기 볼이 용융 유리 탱크, 2 개의 목표 지점, 3 적외선 온도계).

Fig. 5 는 큰 크기의 추출 개구부로 인해 유리 표면에서 심각한 대류 간섭이 발생할 수 있음을 보여줍니다. 낮은 깊이에서 가공하기 위해 추출된 유리는 영향을 받지 않습니다.

예를 들어, 전기 오버 헤드 히터의 제어 회로는 이러한 외부 장애에 매우 민감합니다. 용융 유리로 코팅 된 수집 볼이 수집 베이로 들어가면 가열이 꺼지고 볼 수집기가 제거되면 다시 켜집니다. 이로 인해 온도 데이터가 잘못 될 수 있습니다.

이 오차 원인은 측정 깊이가 약 300 mm 인 Si 센서가있는 적외선 온도계에 의해 발생할 수 있습니다. 이 고온계가 30 °의 각도로 기울어 지더라도 유리 타겟을 150mm로 "보입니다".

고온계를 구매할 때는 항상 유리의 두께보다 측정 깊이 X99가 작은 고온계를 선택하는 것이 중요합니다. 측정하는 유리의 종류에 따라 측정 깊이의 가능한 최댓값을 항상 고려해야 합니다. 이렇게 함으로써 센서가 유리를 "통과하여" 유리 두께와 관련된 측정 오차가 발생하는 것을 방지할 수 있습니다.

▶Two-channel/two-colour pyrometers
측정된 유리의 두께가 최대 깊이 X99보다 작지만 그 값의 1/6보다 큰 경우 2 색 적외선 온도계를 사용해야합니다. 이 두께에서 두 채널은 여전히 열 복사의 50 %를받습니다 (Fig 4). 신호 감쇠가 두 파장 (분자 및 분모)에서 동일하고 몫이 일정하게 유지되므로 2 색 적외선 온도계가 실제 온도 값을 결정합니다.


유리 산업의 적외선 온도계 유형 및일반적인 응용 분야
 KELLER 적외선 온도계 및 액세서리의 범위는 모든 측정 지점에 적합한 솔루션을 제공합니다.

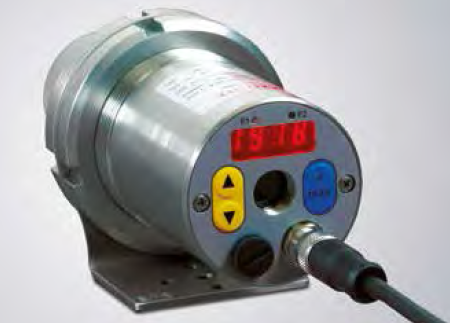

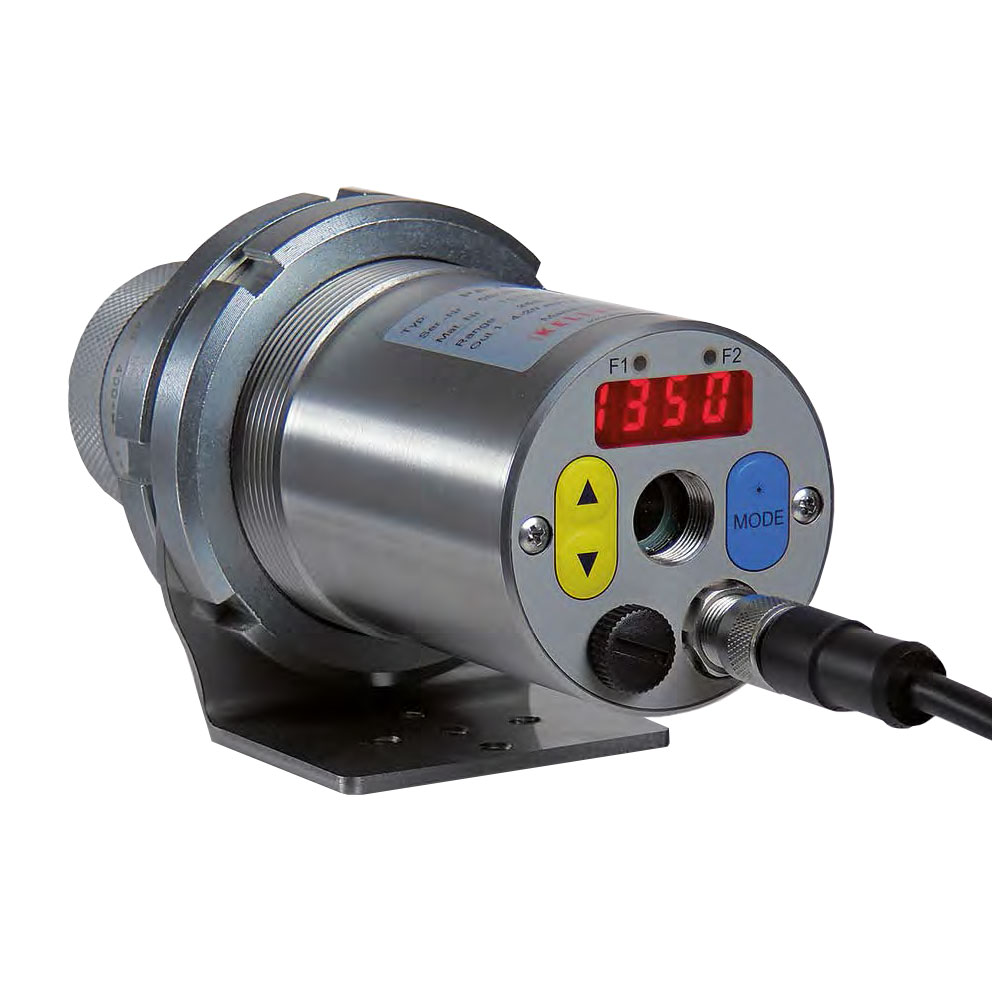

▶고정식 적외선 온도계
Si 또는 InGaAs 센서가 장착된 분광계는 무색 유리에 대한 측정 깊이가 크고 온도 범위가 250 ° C ~ 3000 ° C이므로 용융 탱크, 작업 셀 및 피더의 유리 온도 측정에 특히 적합합니다.

투시 보조 장치가있는 CellaTemp PA 20/30 또는 투시 보조 장치가없는 CellaTemp PK 21/31은 볼 콜렉터의 작업 셀에서 유리 온도를 측정하는 데 바람직합니다. 안전한 거리에서이 적외선 온도계는 유리 용융물로 들어가는 개구부를 통해 "보입니다"(그림 5). 이 적외선 온도계에는 적외선 온도계의 빔 경로에서 수집 볼의 움직임으로 인한 산발적 인 신호 변동을 부드럽게하는 피크 피커 기능이있습니다.

별도의 광학 센서 헤드가있는 CellaTemp PA 36 또는 CellaTemp PK 36은 피더의 측정에 특히 적합합니다. 광섬유 케이블은 소형 센서 헤드 (Ø 12 mm 또는 Ø 30 mm)를 전자 장치에 연결합니다. 이 장치는 최대 250 ° C의 주변 온도에서 냉각하지 않고 사용할 수 있습니다.

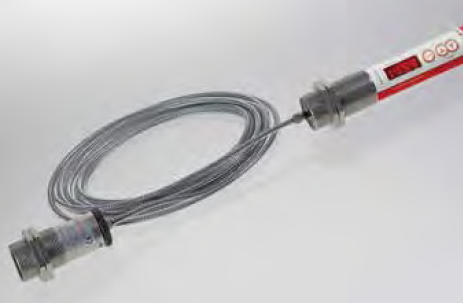

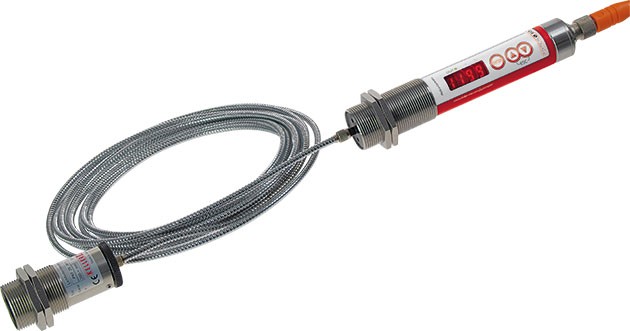

별도의 센서 헤드와 광섬유 케이블이 있는 CellaTemp PKF 36/66.

세라믹 바이저 튜브 및 공기 정화 장치는 고온계 광학계를 깨끗하게 유지하고 유지 보수 간격을 연장하는 역할을합니다. 검사 목적으로 도구없이 센서 헤드를 몇 초 만에 분리할 수 있습니다.

녹색 유리를 사용하면 Si 센서가 있는 스펙트럼 적외선 온도계는 최대 12mm 깊이에서 측정할 수 있습니다. 따라서 렌즈 직경이 15mm를 초과할 때 렌즈를 통과하거나 통합 된 비디오 카메라가있는 CellaTemp PA30을 사용하여 녹색 유리 덩어리 온도를 측정 할 수 있습니다. 피크 피커 기능은 고브(gob) 절단 중 신호 중단을 보상할 수 있습니다.

InGaAs 센서가 있는 스펙트럼 적외선 온도계 CellaTemp PA 20/21은 Si 센서가 있는 적외선 온도계보다 무색 유리 및 녹색 유리에 대해 더 깊이 측정할 수 있습니다.

Fig. 6: 피더에 별도의 센서 헤드가있는 광섬유 적외선 온도계 CellaTemp PKF 장착 어셈블리의 예. 센서 헤드 (1)는 에어 퍼지 연결을 갖는 중간 튜브 (2)에 장착되고; 중간 튜브는 벽에 내장 된 사이트 튜브 (3)에 고정된다.

250 ° C 이상의 스펙트럼 범위 (1.1-1.7 µm)로 인해 온도가 감지 될 수 있습니다. 따라서 이 적외선 온도계는 금형 및 블로우 몰드의 온도를 측정하는 데 적합합니다.

그러나 금형의 표면 특성은 각 윤활 전과 후 뿐만 아니라 시간이 지남에 따라 광택에서 칙칙한 것으로 변하므로 표면 방사율이 크게 변동합니다. 이러한 방출 강도 변동을 제거하기 위해 적외선 온도계를 조준 할 수 있는 몰드 외부에 공동을 뚫어야합니다.

공동의 드릴링 깊이가 직경의 6 배 이상인 경우 적외선 온도계는 방사율 0.95의 회색 체로 간주될 수 있는 부분을 볼 수 있습니다.

이러한 방식으로, 고정식 적외선 온도계는 주철 몰드의 내부 표면의 상태에 관계없이 몰드에 대한 재현 가능하고 대표적인 온도 값을 얻을 수 있습니다.

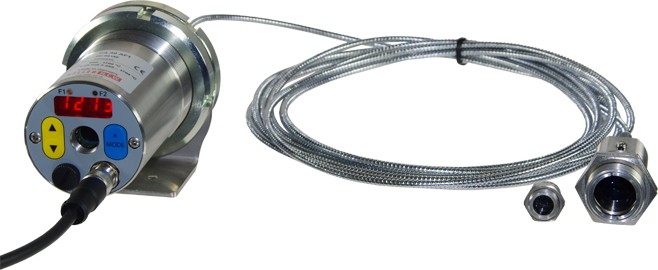

광섬유 센서 헤드 Ø 30 mm 및 통합 된 레이저 스폿 라이트가 장착 된 CellaTemp PA 21/31/41은 대상 영역의 정확한 위치와 크기를 표시합니다.

실제로 금형의 내부 표면과 드릴 구멍의 온도 사이에 온도 차이가 있습니다. 이 온도 차이는 일정한 값으로 유지됩니다. 천공된 공동의 바닥이 내부 표면에 가까울수록, 약 4 mm의 나머지 두께가 더 작을수록, 이들 온도 사이의 차이가 더 작습니다.

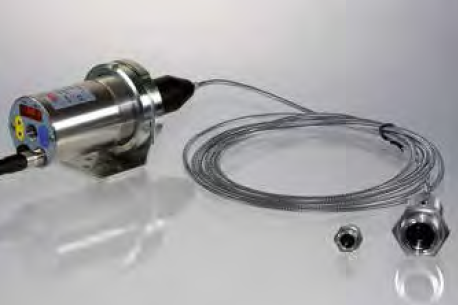

광섬유 케이블 및 광학 센서 헤드가 있는 CellaTemp PA 21 또는 CellaTemp PKF 26은 금형 온도를 측정하는 데 이상적입니다. 소형 센서 헤드는 프레스 또는 프레스 앤 블로우 머신 근처의 편리한 위치에 장착 할 수 있습니다. 스폿 조명 기능은 대상 스팟을 비추고 실제 스팟 직경을 실제 크기로 나타냅니다. 그런 다음 적외선 온도계는 "측정 공동"(Fig 7)로 조정됩니다.

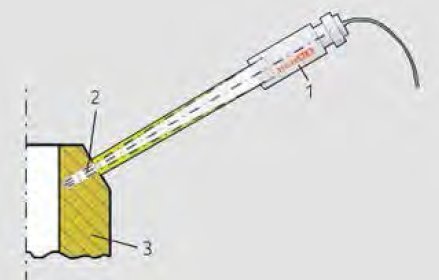

Fig. 7: 그림 7 : 광학 센서 헤드와 스폿 라이트 1이있는 적외선 온도계가 프레스 앤 블로우 몰드 3의 "측정 공동"2에 맞게 조정됩니다.

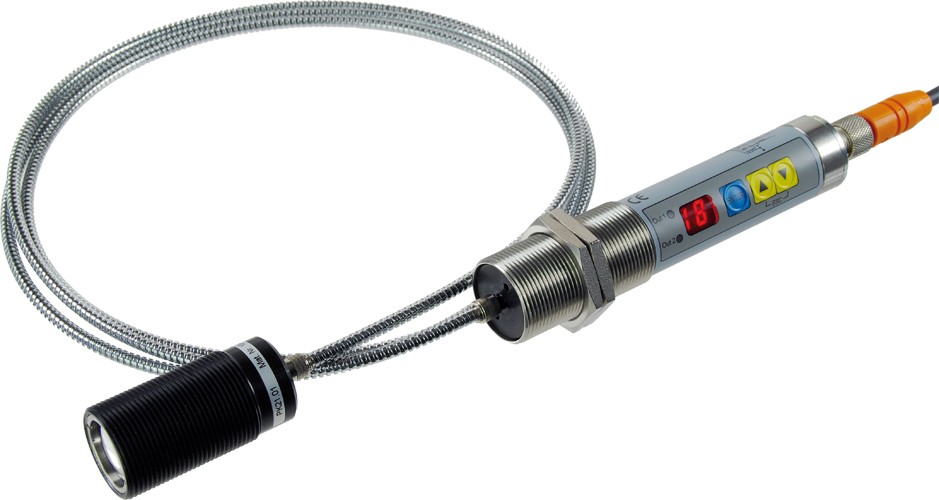

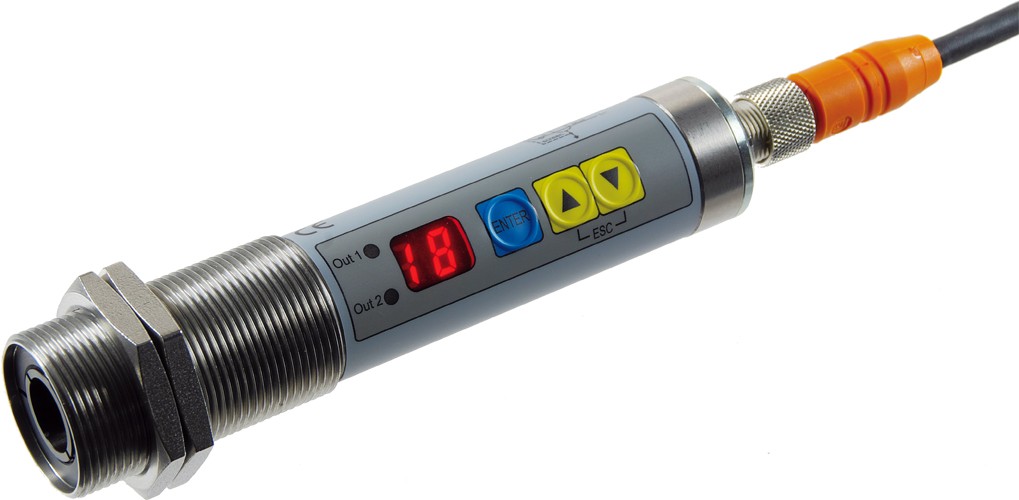

적외선 온도 스위치 CellaSwitch PKS 21은 밀리 초 내에 금형의 유리 잔류 물을 감지할 수 있습니다. 이는 금형에 유리가 부착되어 생산 중단 시간과 값 비싼 공구 수리를 방지합니다. 300 ~ 1300 ° C 측정 범위 내에서 스위칭 포인트는 디스플레이의 키로 구성할 수 있습니다.

650 – 3000 ° C의 측정 범위를 가진 2 색 적외선 온도계 CellaTemp PA40 / 41 / 43, CellaTemp PK 63/68 및 CellaTemp PKF 66을 다음 상황에서 사용할 수 있습니다.
  • 측정 지점의 유리 두께 D는 유리의 적외선 온도계 측정 깊이 X99보다 작지만 그 값의 6 분의 1 이상이므로 1/6 · X99 <D <X99
  • 유리 후면에 밀봉 될 유도 가열 금속 부품을 측정해야 할 때 기술적 이유 때문에 두껍고 종종 착색 된 유리를 통해서만 측정 할 수 있습니다.

2 색 고온계 PA 40/43 및 CellaTemp PK 63/68은 직경이 40mm를 초과하고 수평을 목표로하는 무색 덩어리의 온도를 측정하는 데 사용됩니다.

파노라마 고온계 CellaTemp PA 43 및 CellaTemp PK 63의 측정 영역은 직사각형입니다. 이것은 고브가(gob)에서의 정렬을 상당히 용이하게합니다. 고브(gob)가 직사각형 측정 영역 내에 유지되는 한 적외선 온도계는 정확한 판독 값을 제공합니다.

고브 직경이 30 – 40 mm 인 고온계는 유리 두께를“확대”시키기 위해 수평 위치에서 30 ° 각도로 고브를 향해야합니다.

주기적인 낙하 절단 중 신호 중단은 통합 된 피크 피커로 보상됩니다.

X99 <0.7 mm의 작은 측정 깊이로 인해 적외선 온도계  CellaTemp PA 15 및 CellaTemp PK 41/42는 유리 표면 온도 또는 4.6 ~ 4.9 µm의 파장과 300 ~ 2500 ° C 범위의 혼합 온도를 측정합니다. 중간 표면 유리 층. 처리 및 냉각 영역에서 평평한 유리, 용기 유리 또는 가정용 유리 제품의 비교적 얇은 벽체 (유리 두께> 1mm)의 온도 모니터링에 특히 적합합니다.

Danner 맨드릴에서 "onion"온도를 측정 할 때 모든 기술 관련 온도 변화를 확인할 수 있습니다.

블로우 파이프의 팁을 측정할 때 고온계 신호는 유리 표면과 머플챔버의 온도 조건에 대한 대표적인 크기입니다. 고온계의 피크 피커는 블로우 파이프의 속도에 따라 주기적으로 나타나는 신호 변화를 제거합니다.

X99 <0.04mm의 낮은 측정 깊이로 인해 파장 8 –14 µm 및 0 – 1000 ° C 범위의 적외선 온도계 CellaTemp PA 10 및 CellaTemp PK 11은 유리의 표면 온도 (유리 피부 온도) 만 측정합니다 . 따라서 얇은 벽 유리에 사용됩니다 (두께> 0.1 mm).

초점을 맞출 수 있는 렌즈와 높은 광학 해상도로 CellaTemp PA 10은 특히 가정용 유리 제품과 같은 작은 물체 나 대상까지의 거리에 적합합니다. 소형 CellaTemp PK 11은 유리 제품의 처리 전후뿐만 아니라 레어에서 나오는 컨베이어 벨트에서 유리 제품의 온도 모니터링에 자주 사용됩니다.
PA 시리즈의 적외선 온도계는 초점을 맞출 수있는 렌즈를 통한 조준 또는 대상 마커가있는 비디오 카메라로 조준을 용이하게합니다.

초점을 맞출 수 있는 렌즈와 높은 광학 해상도로 CellaTemp PA 10은 특히 가정용 유리 제품과 같은 작은 물체 나 대상까지의 거리에 적합합니다. 소형 CellaTemp PK 11은 유리 제품의 처리 전후뿐만 아니라 레어에서 나오는 컨베이어 벨트에서 유리 제품의 온도 모니터링에 자주 사용됩니다.

PA 시리즈의 고정 적외선 온도계는 초점을 맞출 수있는 광학 장치 또는 렌즈를 통한 조준 또는 컬러 비디오 카메라를 특징으로합니다. 뷰 파인더 나 모니터를 통해 표시된 대상은 측정된 스팟의 실제 크기를 나타냅니다.

이 기능은 특히 작은 물체를 측정 할 때나 좁은 개구부를 통해 볼때 적외선 온도계 정렬을 용이하게합니다.

또한 PA 고온계의 측정 범위는 계측기 자체와 표준 USB 또는 RS 485 인터페이스를 통해 조정할 수있어 제어실의 측정 지점에 최적으로 적응할 수 있습니다.

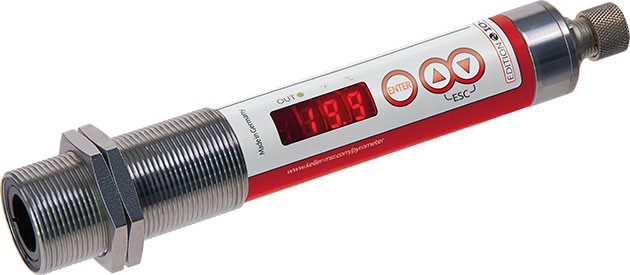

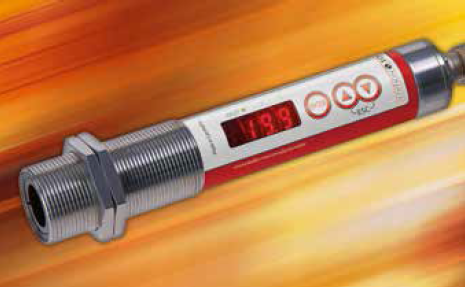

소형 PK 적외선 온도계 시리즈의 장비는 직경이 30mm에 불과하므로 제한된 구역에서 작업 할 때 이상적입니다. IP 65 스테인리스 스틸 인클로저에 내장되어있어 극한의 산업 환경에서도 사용할 수있습니다.

측정된 온도는 현장의 디스플레이에서 직접 읽을 수 있습니다. 모든 파라미터와 기능은 기기의 키로 구성 할 수 있습니다.

모든 KELLER 적외선 온도계는 변조되지 않은 방사선을받는 센서와 함께 작동합니다. 즉, 장치는 기계적으로 움직이는 부품없이 작동하며 유지 보수가 필요 없으며 서비스 수명이 깁니다.

고정식 적외선 온도계의 범위는 다양한 장착 피팅 및 액세서리 선택으로 향상됩니다.

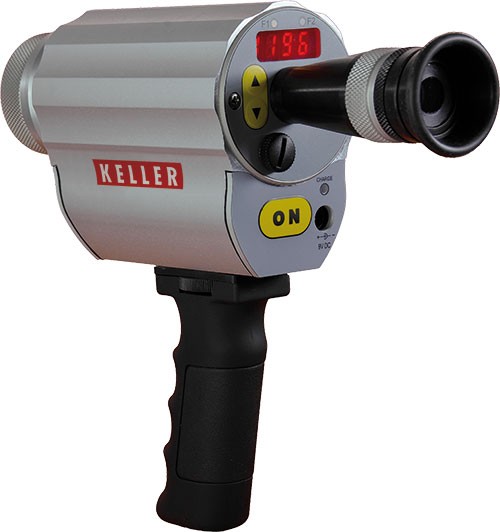

Portable pyrometers
휴대용 적외선 온도계는 온도 및 파장 범위에서 고정기구에 해당합니다. 이 핸드 헬드는 유사한 고정 고온계가 사용되는 지점에서 온도 측정 작업에 적합합니다.

CellaPort PT 시리즈의 휴대형 장치는 크라운 또는 용융 탱크의 상부에서 온도 검증에도 사용됩니다. 작동 조건 (설치 모드, 온도, 에너지 캐리어, 보호 튜브 및 유리 유형)에 따라 노화로 인한 열전대의 온도 편차를 이러한 휴대용 고온계로 쉽게 확인할 수 있습니다.

CellaPort PT 시리즈는 다음과 같은 특징이 있습니다.
  • 디옵터 보정과 확장 된 동공 거리로 시차가없고 실물과 렌즈를 통한 시력
  • 정확한 측정 영역을 시각화하기 위해 매우 넓은 화각과 정밀한 표적 표시가있는 반사 광학
  • 높은 광학 해상도를위한 정밀한 렌즈를 갖춘 프리미엄 품질의 초점 광학
  • 많은 응용 분야와 일치하는 10 가지 모델
  • 물체 자동 감지를위한 ATD 기능
  • 스펙트럼 고온계 및 2 색 고온계
  • 견고한 알루미늄 하우징
  • 뷰 파인더의 특허받은 신호등 기능 (SSI – 신호 강도 표시기)은 대상까지의 정확한 거리와 충분한 신호 강도를 나타냅니다.
  • 직사각형 측정 영역이있는 파노라마 적외선 온도계 ®
250-2000 ° C 또는 500-2500 ° C의 측정 범위를 가진 CellaPort PT 120 또는 CellaPort PT 130은 용광로에서 열전대를 테스트할 뿐만 아니라 용해로, 작업 셀 및 피더의 용융 유리, 상단 퍼니스 영역의 온도 테스트에 이상적입니다.

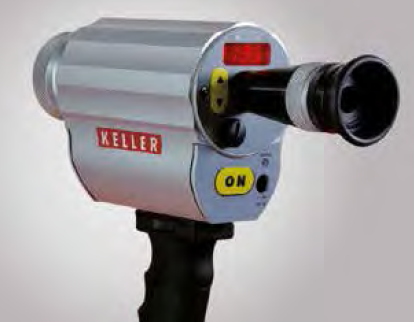

CellaPort PT 시리즈의 휴대용 적외선 온도계

The CellaPort PT 110 (0 - 1000 °C) 을 사용하면 레어에 들어가기전과 후에 레어, 컨베이어 벨트 및 유리 제품을 측정 할 수 있습니다. 따라서 플랜트 운영자에게 중요한 도구입니다.

The CellaPort PT 140/143 은 휴대용 2 색 적외선 온도계로 먼지가 많고 증기가 많은 환경이나 덩어리 직경이 매우 작은 경우에도신뢰할 수있는 측정 값을 제공합니다. CellaPort PT 143에는 직사각형 측정 영역이 있습니다. 이를 통해 대상 물체를 먼 거리에서“볼”수 있습니다.

결론
  • 투명 방사선 소스 유리에 대한 고온 측정 온도 측정의 특이성을 설명했습니다. 또한 용융 탱크, 작업 셀 및 피더의 유리온도를 측정하고 덩어리, 금형 및 유리 제품의 측정을 위해 고정식 및 휴대용 적외선 온도계를 모두 도입했습니다.
  • 단일 채널 적외선 온도계의 선택은 조건 "적외선 온도계의 최대 측정 깊이 X99 <측정 지점에서의 유리 두께"를 기준으로 합니다.
  • 2 색 적외선 온도계는 "적외선 온도계의 최대 가시성 깊이X99의 1/6 <측정 사이트에서의 유리 두께 <최대 측정 깊이X99"조건을 충족해야합니다.
  • 열전대와 달리 적외선 온도계는 노화 과정을 거치지 않으며 수명이 깁니다.
  • 적외선 온도계는 광학 시스템을 냉각시키고 깨끗하게 유지하기 위해 어느 정도의 유지 보수가 필요합니다.
