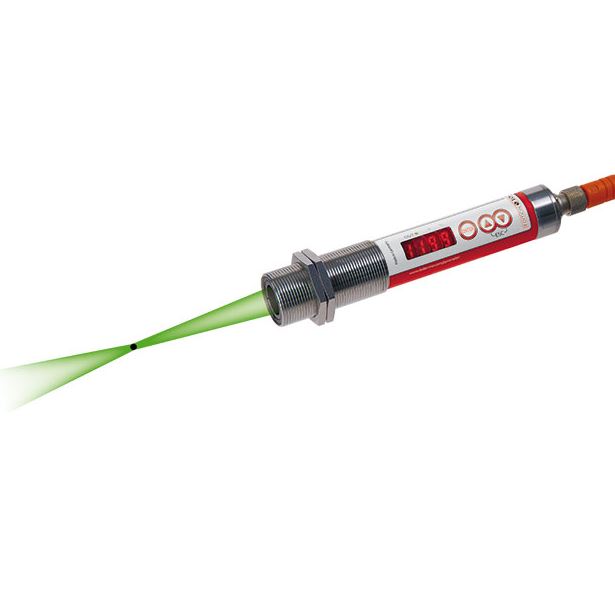

모델 PKL 11 - IO Link, LED 표적, 설치형
• 측정온도 : 0 - 1000 °C
• 파장 : 8-14 um
• 초점범위, 표적크기 : 0.295 m 에서 Ø 9 mm,  0.089 m 에서 Ø 3.2 mm
• LED spot light : 실제 측정크기와 동일 spot, 연속표시, 측정물에 영향없음, 눈에 안전,
• 모든 파라미터는 센서 헤드 및 디지털 인터페이스의 컨트롤 키(key)로 조정 가능
• 광대역 반사방지 렌즈로 인한 높은 광분해능 및 정밀도
• 진단기능, 테스트 기능, NC 혹은 NO
• 아날로그 출력 0/4-20mA, IO Link 적용
• 적용분야 : 비금속, 플라스틱, 코팅금속, 고무 등
이전패이지

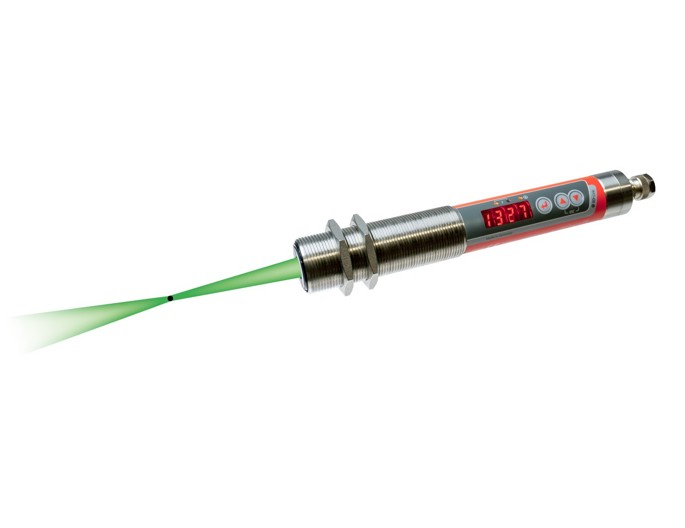

적외선 온도계 CellaTemp® PK/PKF/PKL

아날로그 출력장치 :
- 0/4 ~ 20 mA NAMUR 43에 따른 선형, 계측 가능.
- 최대 부하 500 Ω
전환 출력장치 :
- 정(正) 전원전압에 의해서 작동하는 PNP 개방 컬렉터 (PK(L) 68의독립 전환접점 2개)
- NC 또는 NO
- 전류-운반 용량 150mA
- 계측된 과부한 안전 차단≥250 mA
허용 습도 : 최대 95% rH(비응축)
보호등급 :  DIN 40050 보호 클래스 III 에 따라 IP65
접속성 :   M12나사 5-pin 접속 A -Coding(DIN EN 61076-2-101)
중량 :  약 0.4 kg
내충격성(EN 60068-2-27) :  30 g(11 mg)
내진동성(EN 60068-2-6) :  5 g(10 - 2000Hz)
전력 소모량 :  부하전류가 없는 상태의 24V DC에서 ≤50mA (스폿 라이트의 경우 ≤75mA)
주변 온도 :  0 ~ 65 ℃
저장 온도 : -20 ~ +80 ℃
하우징 재료 :  스테인리스 강(鋼) V2A(1.4305)
전원 : 18 - 32V DC
전력출력장치의 해상도 : • 0.2K + 설정된 스팬의 0.03%
디스플레이 해상도 : T<200℃인 경우, 0.1K , T≥200℃인 경우, 1K
디스플레이 : 적색 세그먼트 4 x 7, 문자 높이 8mm
입력 테스트(단색 온도계) 디지털 입력장치 (IEC 61131-2, 유형 3) :
- 낮은 레벨 ≤5 VDC, 높은 레벨 ≥11 VDC, 부하전류≤11.6mA @30VDC
인터페이스 : IO-Lik V1.1
